安科瑞分布式光伏运维云平台
1、行业背景
国家政策
发改能源〔2022〕206号文件指出:“在农村地区优先支持屋顶分布式光伏发电以及沼气发电等生物质能发电接入电网,电网企业等应当优先收购其发电量。”
《国家能源局综合司关于报送整县(市、区)屋顶分布式光伏开发试点方案的通知》中指出:“为加快推进屋顶分布式光伏发展,拟在全国组织开展整县(市、区)推进屋顶分布式光伏开发试点工作”
云南省
《关于加快光伏发电发展的若干政策措施》指出:“将光伏发电项目及配套接网工程统一纳入国土空间规划,搭建省级统一管理的项目库,确保每年开发规模1500万千瓦以上”
甘肃省
甘政办发〔2021〕121号文件指出,持续扩大光伏发电规模,到2025年,建成分布式光伏发电350万千瓦。
吉林省
吉林省政府下发《吉林省促进工业经济平稳增长行动方案》提出,全面推进光伏发电,力争到“十四五”期末,光伏装机800万千瓦以上。
2、行业痛点
1)监管困难
分布式光伏地域较为辽阔,从而导致设备监管起来十分困难,经常会发生监管不力的情况,导致发电效率底下,造成经济损失。
2)火灾隐患
分布式光伏,由于长时间暴露在阳光下,温度高,此外,电缆老化容易发生漏电,这些都可能导致火灾 的发生,造成严重经济损失。
3)系统繁多
现场可能会涉及多品牌逆变器的情况,需要登录各逆变器厂商各自的平台来监管数据,极其不方便。
4)运维保障
光伏电站和光伏组件都需要定时运维,从而保障其运行效率和安全。一旦运维人员操作不当或者消极怠工,光伏站的正常运行就得不到保障。
3、解决方案
远程监控
本系统为B/S结构,同时提供APP服务,可在任意浏览器或手机端灵活访问,做到实时监控 。
安全监视
通过视频摄像头以及我司测温产品,监测线缆温度以及漏电流状态,从而排除各类火灾隐患。
管理便捷
我司已对接市场上主流逆变器厂家如:华为、阳光电源、固德威、锦浪等。可采集其逆变器数据,在平台上统一管理。
运维规范
我司平台提供简单易用的运维模块。支持运维流程自定义,设备档案管理等功能,帮助用户保障运维流程规范有序。

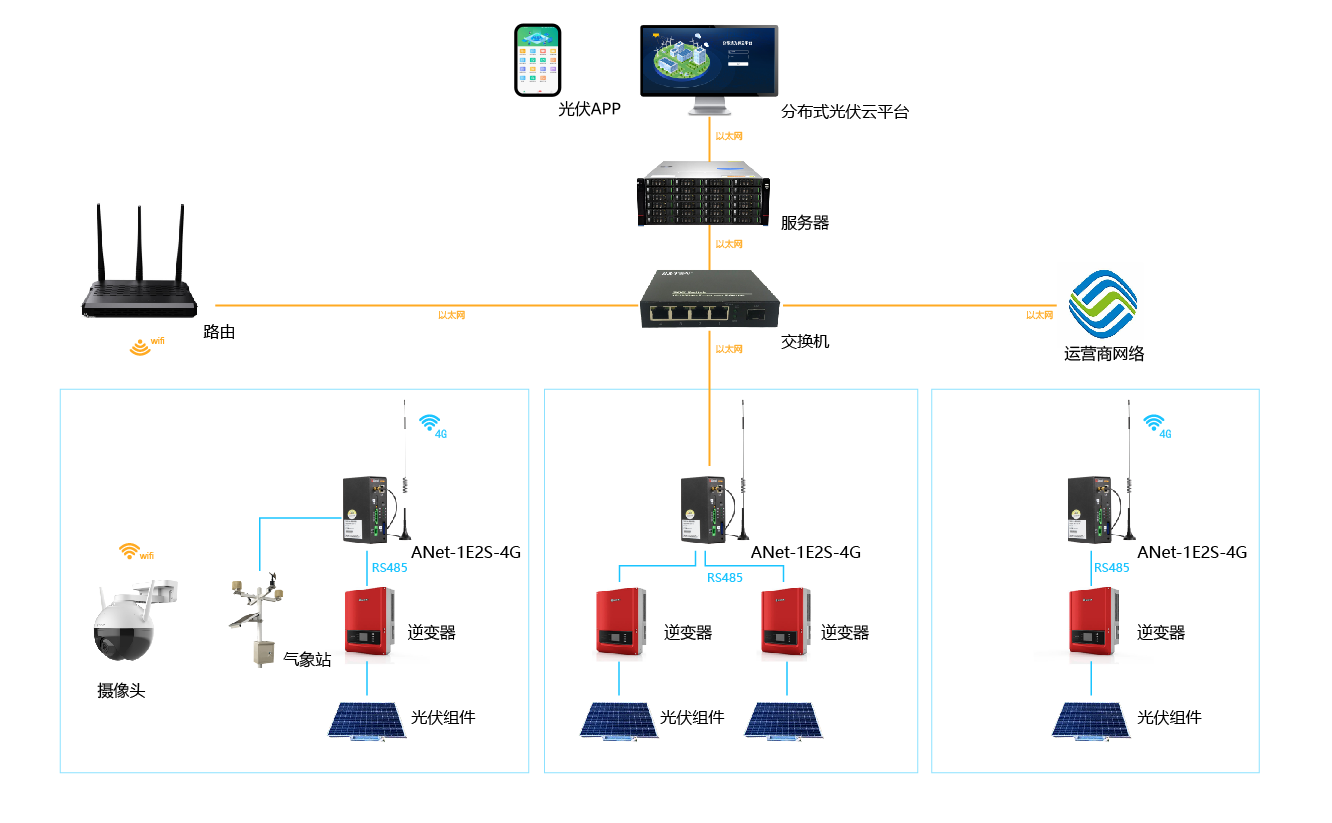

1)组网结构
ANet-1E2S-4G网关采集逆变器交直流侧数据,通过有线或无线方式,上传至Acrel-1200光伏运维云平台。此外,还可以采集现场视频信号以及气象信息。帮助用户更好地监视、管理光伏电站。
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626095453601.png)

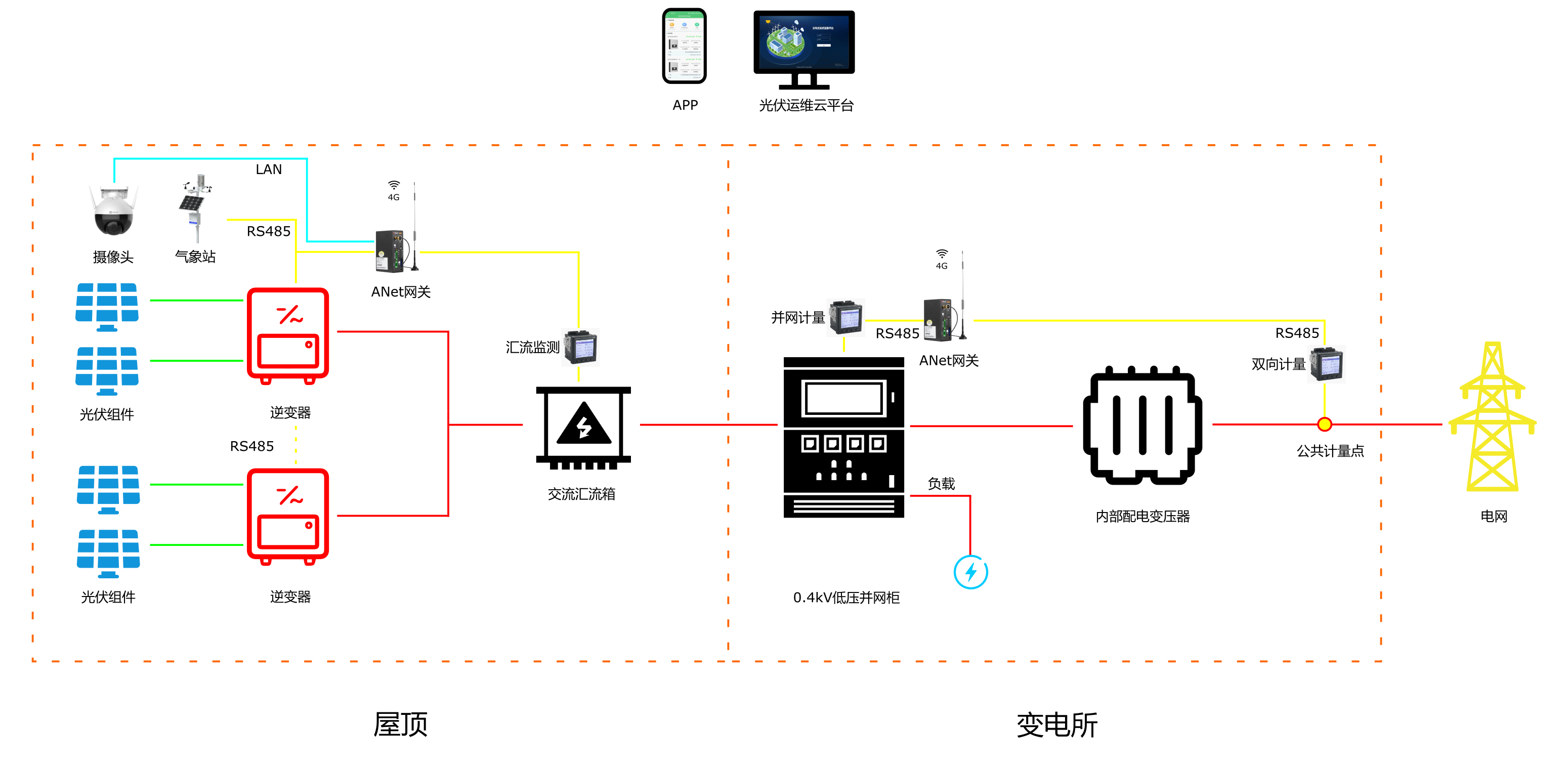

2)电气结构
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626095617904.png)
我司针对380V并网等级的光伏站点,有如下监测功能:
气象信息采集(温湿度,风速,辐照度等)
光伏组件及线缆温度监测
逆变器交/直流电参量监测
用电参数监测
并网电量采集
防逆流装置监测

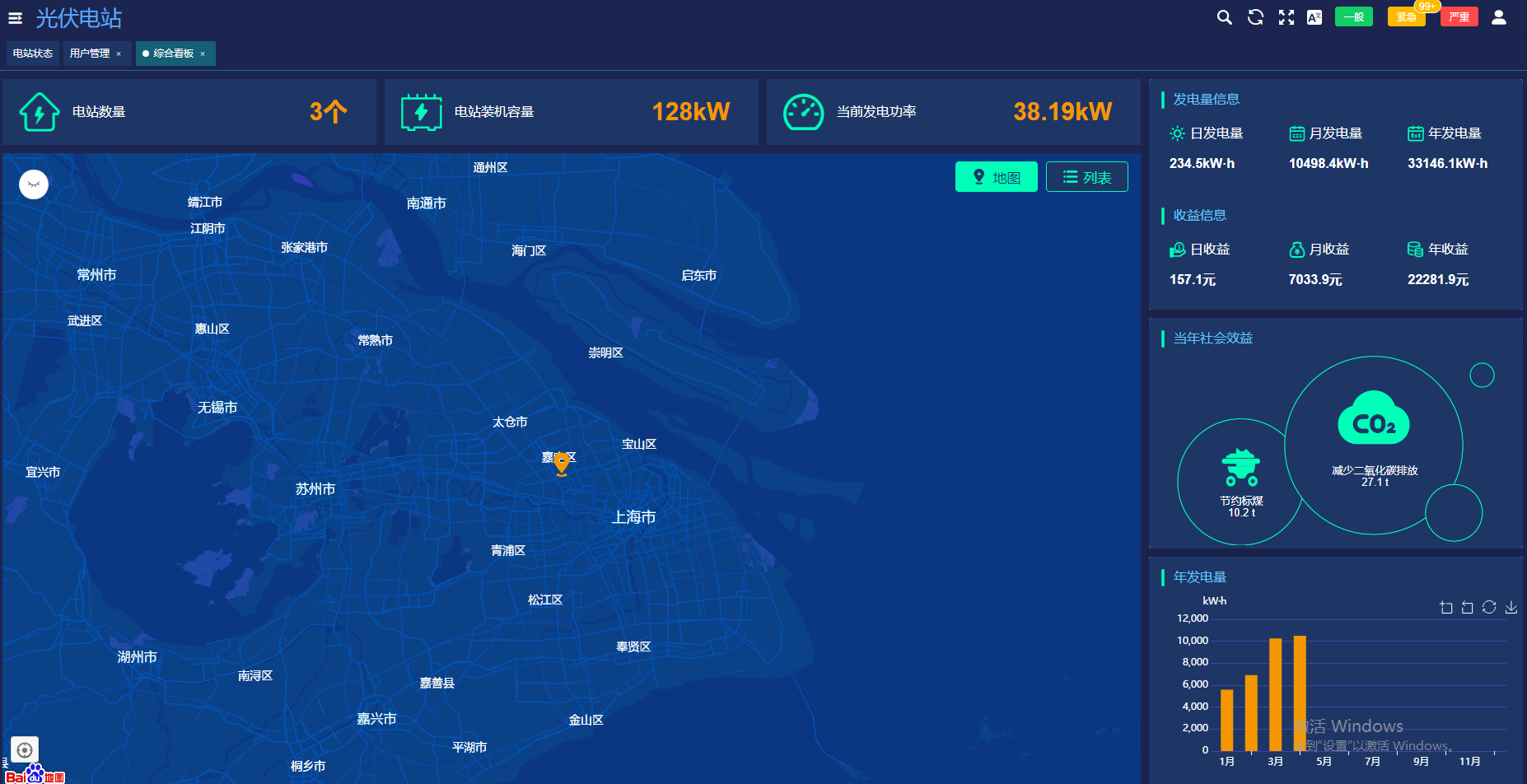

3)综合看板
发电功率监测
装机容量记录
发电量统计
光伏收益计算
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626100134433.png)
计算二氧化碳减排量
计算节约吨标煤量
4)电站监测
发电监测
环境监测
视频监测
逆变器状态查询
电站年利用小时数计算
电站收益统计

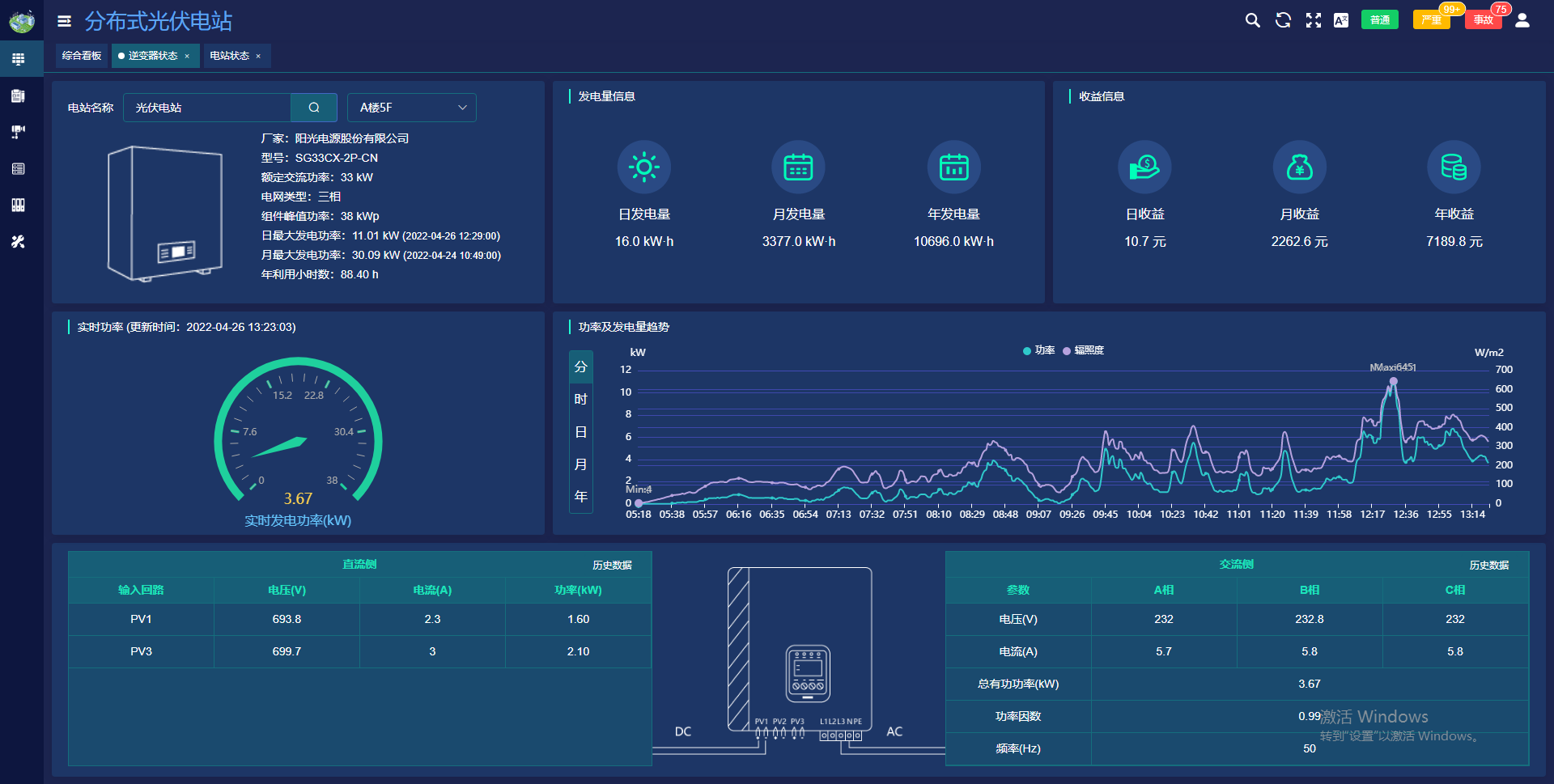

5)逆变器监测
交直流电参量查询(支持历史曲线)
功率辐照度曲线
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626100611396.png)
逆变器年利用小时数计算
逆变器收益统计

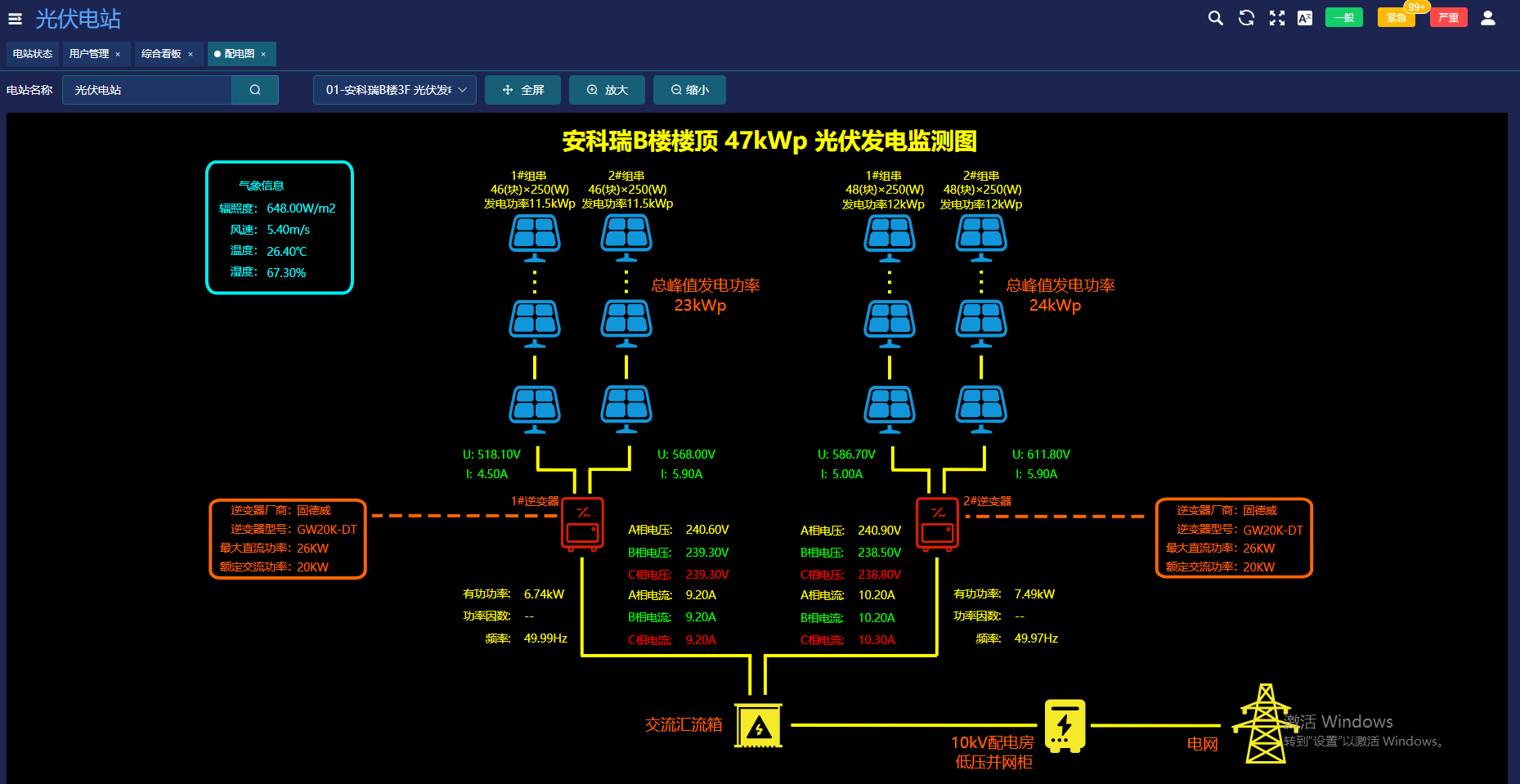

6)光伏配电图
逆变器交直流电参量监测
环境监测
逆变器型号记录
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626101053821.png)
数据秒级刷新
图形支持自定义修改
7)电站发电报表
电站发电统计报表
( 可转化为图表形式 )
支持日、月、年任意时间查询
支持报表导出
8)告警信息
报警信息记录
报警分类分级
支持自定义分级
9)视频监控
支持多路视频监控
支持云台控制
支持回放功能

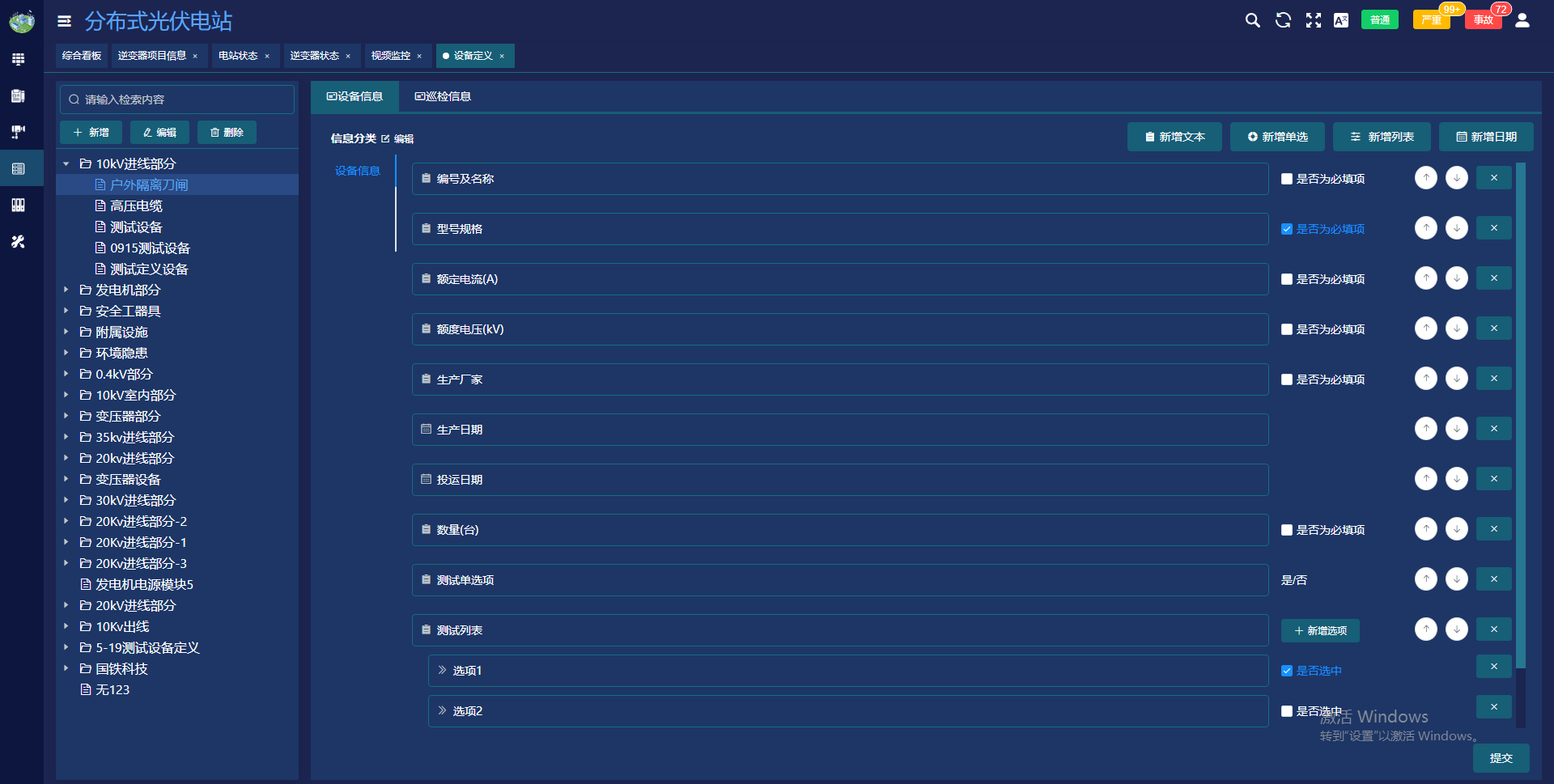

10)设备定义
支持设备信息自定义
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626101842978.png)

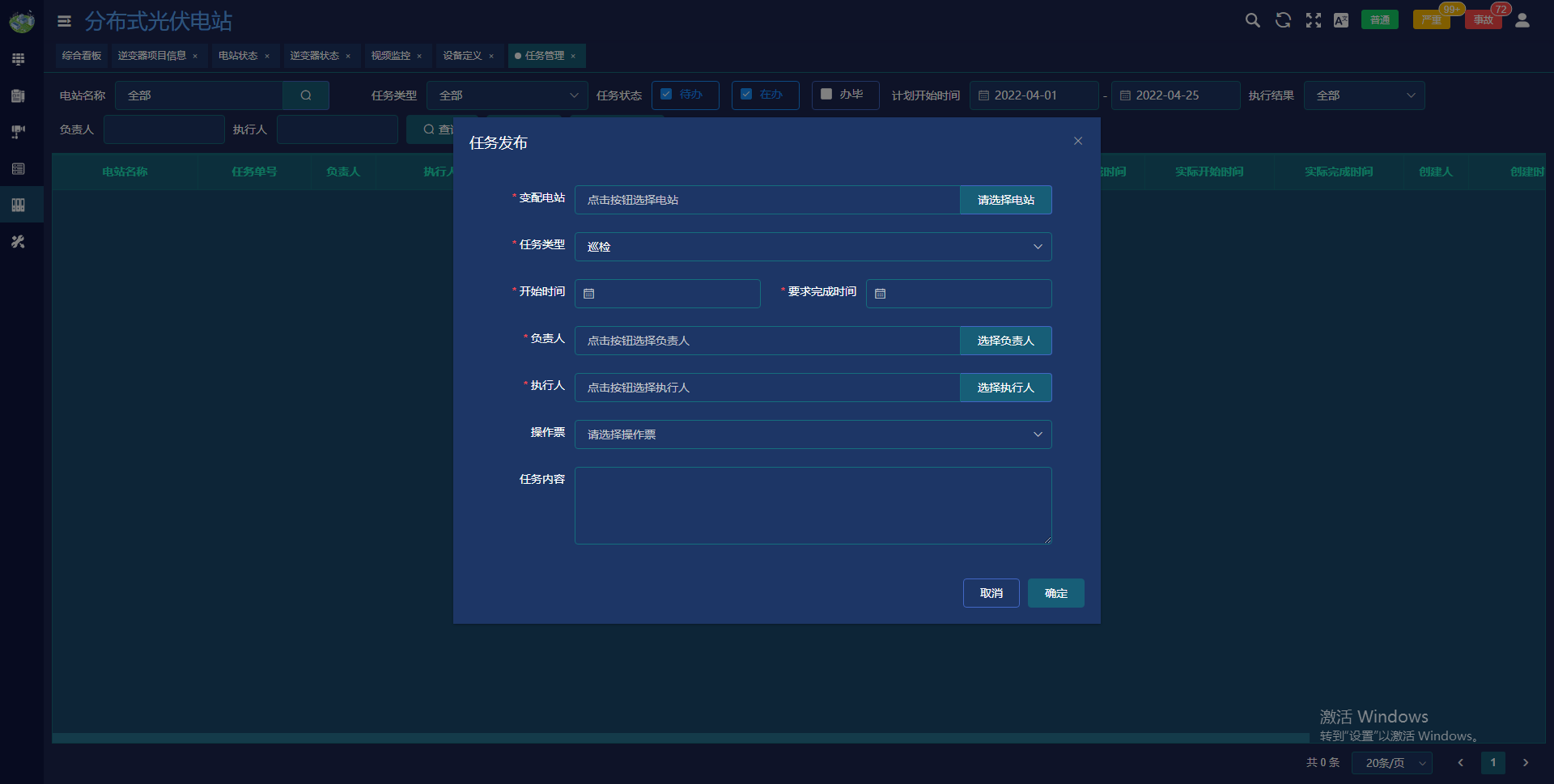

11)运维管理
任务发布
任务记录
任务闭环
![](https://www.zidonghua.com.cn/uploadfile/2024/0626/20240626102043322.png)
支持运维事件打分功能
操作票管理
12)APP访问
支持WEB端全部功能
界面精美
访问灵活
