【风机专用变频器的基本原理、主要品牌及选购指南:ABB变频器、丹佛斯变频器】导读:风机专用变频器是为各类风机量身定制的一种专用型变频器。风机专用变频器通常是交-直-交风机专用变频器,是交流整流成直流,再通过逆变器逆变成所需要的频率的交流,从而控制风机的转速。本文主要介绍风机专用变频器的基本原理、主要品牌及选购注意事项。如有错误或遗漏之处,欢迎评论指正。
风机专用变频器的基本原理、主要品牌及选购指南

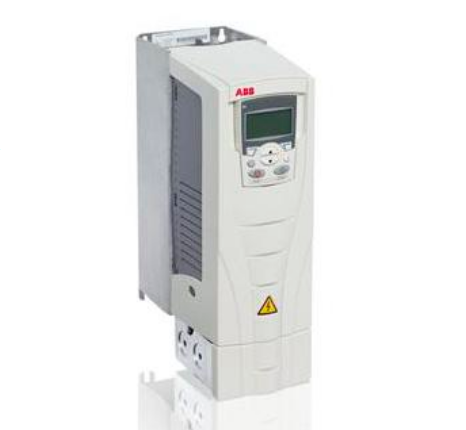

风机专用变频器是为各类风机量身定制的一种专用型变频器。例如ABB的ACS510变频器,ACS510变频器针对风机、水泵应用做了特别的优化,典型的应用包括恒压供水,冷却风机,地铁和隧道通风机等等。
![](https://www.zidonghua.com.cn/uploadfile/2023/0129/11023635428981420.png)
风机专用变频器采用变频调速控制装置,通过改变风机的转速,从而改变风机风量以适应生产工艺的需要,而且运行能耗省,综合效益高。所以变频调速是高效的调速方案,它可以实现风机的无级调速,并且可以方便的组成闭环控制系统、实现恒压或恒流量的控制。
风机专用变频器通常是交-直-交风机专用变频器,是交流整流成直流,再通过逆变器逆变成所需要的频率的交流,从而控制风机的转速。
1、风机运行曲线:采用风机专用变频器对风机进行控制,属于减少空气动力的节电方法,它和一般常用的调节风门控制风量的方法比较,具有明显的节电效果。
2、风机在不同频率下的节能率:从流体力学原理得知,风机风量与电机转速功率相关:风机的风量与风机(电机)的转速成正比,风机的风压与风机(电机)的转速的平方成正比,风机的轴功率等于风量与风压的乘积,故风机的轴功率与风机(电机)的转速的二次方成正比(即风机的轴功率与供电频率的二次方成正比)。
风机专用变频器的主要品牌有:西门子/Siemens、安川/Yaskawa、三菱电机/Mitsubishi、ABB、施耐德/Schneider、台达/DELTA、丹佛斯/Danfoss、英威腾/invt 等。
风机专用变频器的选购需要注意:
1.选择风机专用变频器时应以实际电机电流值作为风机专用变频器选择的依据,电机的额定功率只能作为参考。另外应充分考虑风机专用变频器的输出含有高次谐波,会造成电动机的功率因数和效率都会变坏。因此,用风机专用变频器给电动机供电与用工频电网供电相比较,电动机的电流增加10%而温升增加20%左右。所以在选择电动机和风机专用变频器时,应考虑到这中情况,适当留有裕量,以防止温升过高,影响电动机的使用寿命。
2.风机专用变频器若要长电缆运行时,此时应该采取措施抑制长电缆对地耦合电容的影响,避免风机专用变频器出力不够。所以风机专用变频器应放大一档选择或在风机专用变频器的输出端安装输出电抗器。
3.当风机专用变频器用于控制并联的几台电机时,一定要考虑风机专用变频器到电动机的电缆的长度总和在风机专用变频器的容许范围内。如果超过规定值,要放大一档或两档来选择风机专用变频器。另外在此种情况下,风机专用变频器的控制方式只能为V/F控制方式,并且风机专用变频器无法保护电动机的过流、过载保护,此时需在每台电动机上加熔断器来实现保护。
4.对于一些特殊的应用场合,如高环境温度、高开关频率、高海拔高度等,此时会引起风机专用变频器的降容,风机专用变频器需放大一档选择。
5.使用风机专用变频器控制高速电机时,由于高速电动机的电抗小,高次谐波亦增加输出电流值。因此,选择用于高速电动机的风机专用变频器时,应比普通电动机的风机专用变频器稍大一些。
6.风机专用变频器用于变极电动机时,应充分注意选择风机专用变频器的容量,使其最大额定电流在风机专用变频器的额定输出电流以下。另外,在运行中进行极数转换时,应先停止电动机工作,否则会造成电动机空转,恶劣时会造成风机专用变频器损坏。
7.驱动防爆电动机时,风机专用变频器没有防爆构造,应将风机专用变频器设置在危险场所之外。
8.使用风机专用变频器驱动齿轮减速电动机时,使用范围受到齿轮转动部分润滑方式的制约。润滑油润滑时,在低速范围内没有限制;在超过额定转速以上的高速范围内,有可能发生润滑油用光的危险。因此,不要超过最高转速容许值。
相关内容推荐:通用变频器、电机软启动器、电机软起动器产品。
